فرایند تولید پروفیل UPVC

مواد خام شامل پودر PVC و سایر مواد افزودنی موجود و ذخیره شده در تانک سیلو توسط دستگاه میکس دیجیتال با دقت صدم گرم ترکیب می شود جهت بدست آوردن ماده ترکیبی UPVC با کیفیت ضمن رعایت ضرایب مواد افزودنی در فرمولاسیون نهایی، این ترکیب در دماهای مختلف انجام می گیرد.

(ترکیب سرد و گرم) پس از میکس و دوره انتظار مواد ترکیبی UPVC توسط خطوط و پمپ های مخصوص به دستگاه اکستروژن منتقل می گردد.

ماده ترکیبی UPVC در خطوط اکستروژن طی مراحل و دماهای خاص تبدیل به خمیر و وارد مراحل عبور از قالب ها و عملیات شکل دهی می شود و پس از خروج از قالب وارد محفظه های آب سرد گردیده تا مرحله شکل دهی پروفیل پایان پذیرد.

آشنایی با آزمایش های مربوط به پروفیل UPVC

تمامی محصولات تولید شده طی مراحل تولید و پس از تولید و قبل از عرضه به بازار مصرف تحت آزمایش و تست های مختلف کنترل کیفی قرار می گیرد و در صورتی که نتایج حاصله پائین تر از حدود استانداردهای مشخص شده باشد از ارسال آن به انبار و واحدهای فروش جلوگیری به عمل می آید.

1.  تست مقاومت نقطه جوش پروفیل
2.  تست تغییر رنگ در برابر تابش اشعه ماوراء بنفش
3.  تست مقاومت در برابر ضربه در دماهای زیر صفر
4.  تست مقاومت در برابر حرارت تا +150 درجه سانتی گراد
5.  تست مقاومت در برابر سرما تا -40 درجه سانتی گراد
6.  تست ابعاد هندسی مقاطع پروفیل
7.  تست شفافیت رنگ و صاف بودن سطوح پروفیل

طی مراحل بسته بندی پروفیل برچسب هایی بر هر بسته پروفیل چاپ می گردد که شامل بارکد به انضمام اطلاعات تولید، نوع کالا، کد کالا، زمان و تاریخ تولید و نام مسئول کنترل کیفی در زمان تولید قید گردیده است.

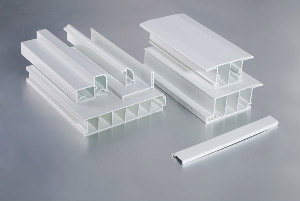

شناسایی اصول شناخت پروفیل های UPVC

ساختار اصلی درب و پنجره پروفیل می باشد و برای تولید درب و پنجره با پروفیل UPVC از دو گروه پروفیل استفاده می گردد. پروفیل های اصلی و پروفیل های فرعی یا کمکی

الف) گروه اول - پروفیل های اصلی

1.  انواع پروفیل قاب
2.  انواع پروفیل لنگه های بازشو
3.  انواع قید عمودی و افقی
4.   انواع زهوار شیشه

ب)گروه دوم - پروفیل های فرعی یا کمکی

1.  پروفیل پنل
2.  پروفیل (اتصال)
3.  پروفیل گوشه
4.  اتصال 90 درجه
5.  کوپلینگ

به عنوان مثال اجزاء تشکیل دهنده یک پنجره با پروفیل UPVC عبارتند از:

1.  قاب ثابت پنجره UPVC
2.  قوطی گالوانیزه
3.  لاستیک درزبندی (EPDM)
4.  بازشو پنجره و پروفیل UPVC
5.  زهوار
6.  پیچ نصب
7.  حفره های خالی

آشنایی با پروفیل گالوانیزه

فولاد تقویتی یا گالوانیزه جهت جلوگیری از اعوجاج، تنش، تابیدگی و در نهایت استحکام بخشیدن به پروفیل های درب و پنجره UPVC بکار می رود ضخامت بکار رفته در حالت استاندارد 1/25 میلیمتر بوده که این ضخامت با توجه به موقعیت پروژه از 1/25 تا 2/25 میلی متر قابل تغییر خواهد بود.
گالوانیزه بکار رفته در پروفیل ها در طرح های متفاوتی چون U شکل، L شکل، C شکل و ... قابل اجرا می باشد.
